Postoji li problem s poravnanjem u kugličnim ležajevima s dubokim utorima?

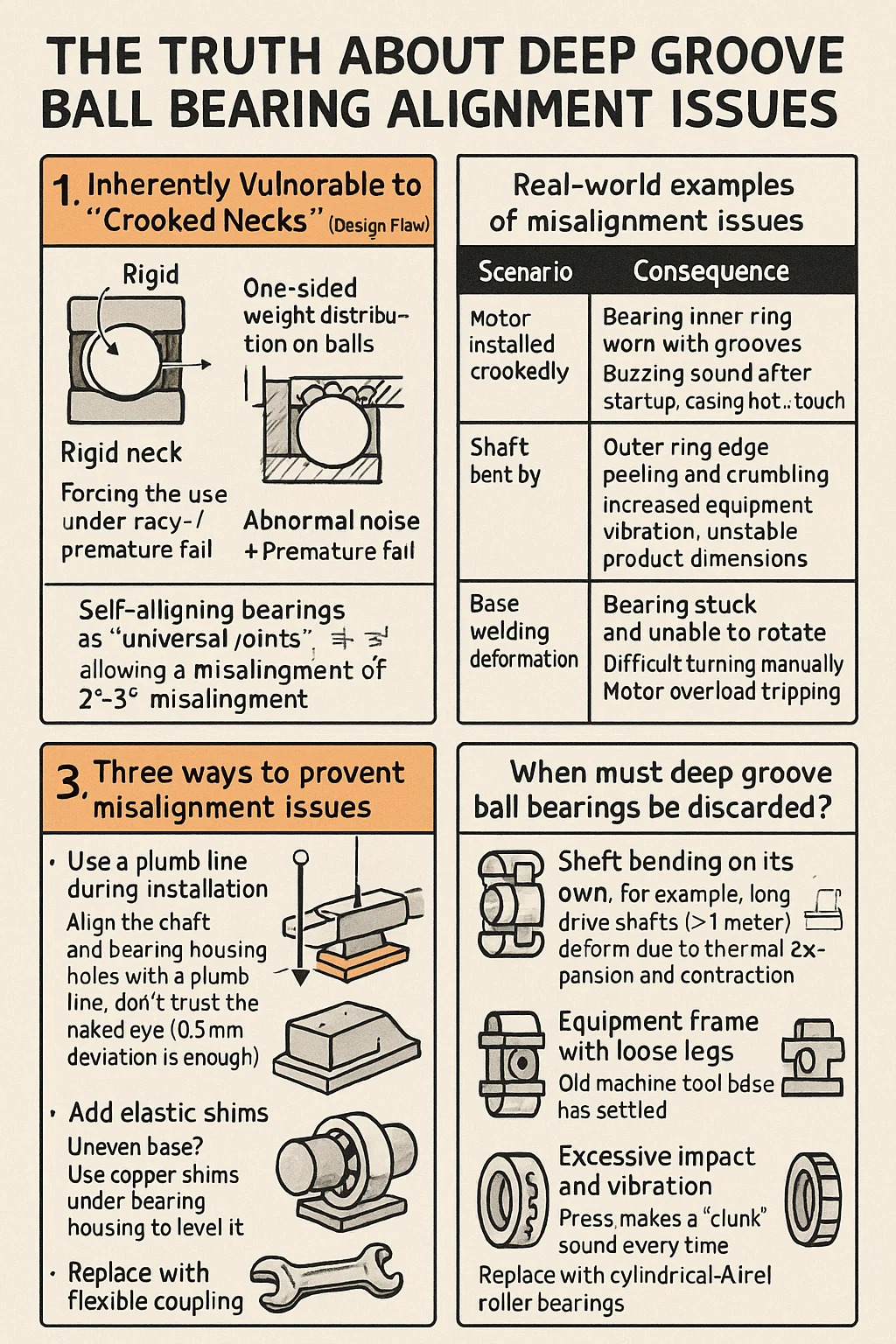

Istina o Kuglični ležaj s dubokim utorima Problemi s usklađivanjem

1. Inherentno ranjiv na "krivovratove" (pogreška u dizajnu)

Racecourse Rigid, Rigid Neck: unutarnja i vanjska klizna staza kugličnog ležaja s dubokim utorima su kruti utori, koji prisiljavaju kuglice da se kreću u ravnoj liniji.
Malo odstupanje osovine/provrta (npr. zbog odstupanja tijekom instalacije):
Jednostrana raspodjela težine na kuglama → Udubljenja u kanalu → Neuobičajena buka Preuranjeni kvar.
Usporedba: Samoporavnavajući ležajevi su poput "univerzalnih zglobova", dopuštajući neusklađenost od 2°-3°; kuglični ležajevi s dubokim žljebovima su "tvrdoglavi", kvare se čak i s pomakom od 0,5°.

2. Primjeri problema s neporavnanjem iz stvarnog svijeta:

3. Tri načina za sprječavanje problema s neusklađenošću:

Tijekom instalacije koristite visak:

Poravnajte rupe osovine i kućišta ležaja s viskom; ne vjerujte golom oku (odstupanje od 0,5 mm je dovoljno da uništi ležaj).

Dodajte elastične podloške:

Neravna baza? Koristite bakrene podloške ispod kućišta ležaja kako biste ga izravnali; nemojte forsirati vijke.

Zamijenite fleksibilnom spojkom:

Neusklađene osovine motora i pumpe? Koristite perforiranu spojku za apsorbiranje vibracija; ne dopustite da ležajevi podnose najveći teret vibracija.

4. Kada se mora kuglični ležajevi s dubokim utorima biti odbačen?

Samostalno savijanje vratila: Na primjer, duga pogonska vratila (>1 metar) deformiraju se zbog toplinskog širenja i skupljanja → Zamijenite samoporavnavajućim kugličnim ležajevima.
Okvir opreme s labavim nogama: Staro postolje alatnog stroja se smjestilo → Zamijenite sferičnim valjkastim ležajevima.
Pretjerani udarci i vibracije: Preša svaki put proizvodi zvuk "zveckanja" → Neusklađenost unutarnjeg i vanjskog prstena ležaja → Zamijenite cilindričnim valjkastim ležajevima.
